¿Cómo probar un diodo con un multímetro? (2 métodos)
Los diodos son componentes esenciales en el mundo de la electrónica, actuando como válvulas de un solo sentido para la corriente eléctrica. A menudo, su correcto funcionamiento es crucial para el rendimiento de circuitos y dispositivos electrónicos. Pero, ¿cómo podemos asegurarnos de que un diodo esté en perfecto estado? La respuesta es simple: ¡con un multímetro! En este artículo, te presentaremos dos métodos efectivos para probar un diodo, permitiéndote diagnosticar problemas de manera rápida y precisa. Ya seas un aficionado de la electrónica o un profesional experimentado, dominar estas técnicas te ayudará a mantener tus proyectos siempre en marcha. ¡Sigue leyendo y descubre cómo hacerlo!
¿Te preguntas cómo probar un diodo con un multímetro? ¡No busques más! En este artículo te enseñaremos dos métodos sencillos para realizar esta prueba. Si eres un amante de la electrónica o simplemente estás interesado en aprender sobre los componentes básicos, no puedes perderte esta guía. Descubre cómo sacar el máximo provecho de tu multímetro y comprueba la funcionalidad de tus diodos de forma rápida y precisa. ¡Sigue leyendo para convertirte en todo un experto en la prueba de diodos!
Un diodo permite el flujo de corriente en una sola dirección. Por lo tanto, actúa como un interruptor cerrado (con cierta resistencia) en una dirección llamada configuración de polarización directa, y un interruptor abierto en la dirección opuesta llamada configuración de polarización inversa.
Es fácil probar un diodo. Simplemente debe verificar el flujo de corriente a través del diodo en polarización directa e inversa. Hay una función incorporada en los multímetros digitales para esto llamada modo ‘Prueba de diodo’. Si el multímetro no tiene esta función disponible, el método de resistencia también se puede utilizar para probar un diodo.
Condición del diodo
Modo de prueba de diodo
Modo de resistencia
Buen diodo
Polarización de avance: 0,2 V a 0,8 V
Sesgo inverso: ‘OL’
Polarización directa: 1 KΩ A 1 MΩ
Sesgo inverso: ‘OL’
diodo malo
Polarización de avance: 0 a 0,4 V
Polarización inversa: 0 a 0,4 V
o ‘OL’ en ambos casos.
Mismo valor en ambas configuraciones.
Condiciones de prueba para la ‘Prueba de diodos’ usando un multímetro
Pruebas similares:
¿Cómo probar un LED con un multímetro?
¿Cómo probar un transistor con un multímetro?
¿Cómo probar un diodo con un multímetro?
Identificar los terminales del diodo.
Antes de probar un diodo, es necesario identificar sus terminales. Los diodos suelen tener forma cilíndrica, con una banda o raya en un extremo, normalmente de color plateado/blanco. El terminal conectado a esta banda es el cátodo (-), mientras que el otro terminal es el ánodo (+).
Distribución>
Prepare su multímetro

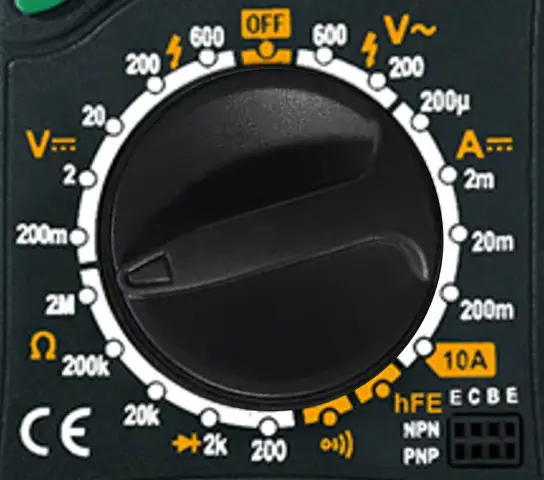

Inserte la sonda roja en el puerto mAVΩ y la sonda negra en el puerto COM de su multímetro. Luego, usando el dial giratorio, configure su multímetro en el modo de prueba de diodo (indicado por un símbolo de diodo). También puedes usar el modo de resistencia para probar un diodo. Discutiremos ambos métodos en este artículo.
Modo>
Nota: Algunos multímetros tienen el modo de diodo incluido con uno de los rangos de resistencia (principalmente con un rango de 2K ohmios). Mientras que algunos multímetros tienen modos de diodo y continuidad juntos.
Aislar el diodo
Para obtener lecturas precisas, asegúrese de que el diodo esté aislado del circuito. Desconéctalo o retíralo del circuito si es posible, asegurándote de que no haya conexión eléctrica con el resto del circuito.
Verifique el diodo en polarización directa

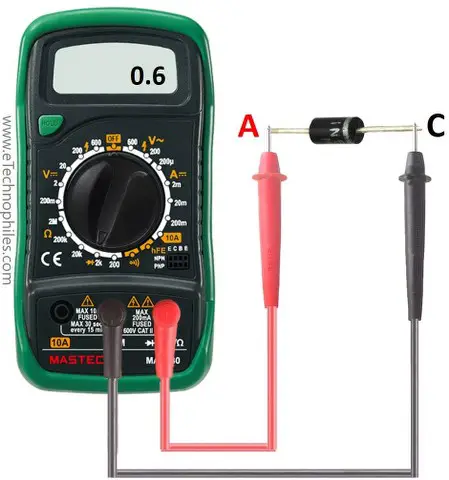

Coloque la sonda roja de su multímetro en el terminal del ánodo (+) del diodo y la sonda negra en el terminal del cátodo (-). En esta configuración de polarización directa, un diodo en buen estado debería mostrar una caída de voltaje (normalmente entre 0,2 y 0,7 voltios), lo que indica que permite que la corriente pase en esta dirección.
Probando>
Verifique el diodo en polarización inversa

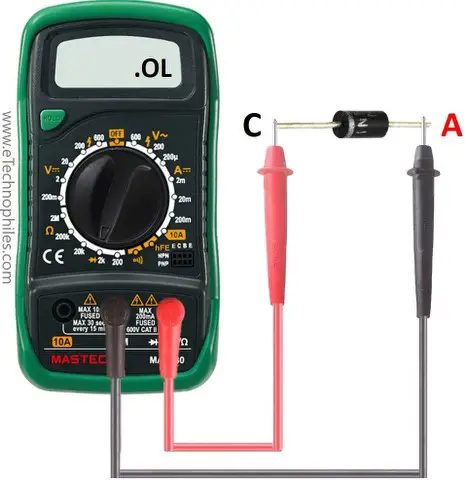

A continuación, invierta las posiciones de la sonda. Coloque la sonda roja en el cátodo (-) y la sonda negra en el ánodo (+). El multímetro debería mostrar ‘OL’, porque en esta configuración de polarización inversa, un diodo en funcionamiento actúa como un interruptor abierto. Esto significa que está bloqueando correctamente el flujo de corriente en la dirección inversa.
Probando>
Analizar las lecturas
Con base en sus lecturas tanto en polarización directa como inversa, puede sacar conclusiones sobre el estado del diodo.
El diodo es bueno si:
- En polarización directa, el multímetro muestra el voltaje entre 0,5 V y 0,8 V para un diodo de silicio y entre 0,2 y 0,3 para un diodo de germanio.
- El multímetro muestra ‘OL’ (bucle abierto) o 1 en polarización inversa.
El diodo está defectuoso si:
- En ambas configuraciones, el valor de voltaje está entre 0V y 0,4V. Esto significa que el diodo está en cortocircuito.
- El multímetro muestra ‘OL’ en ambas configuraciones. Esto significa que el diodo está abierto.
¿Cómo probar un diodo usando el modo de resistencia?
Si su multímetro no tiene un modo de prueba de diodo, aún puede verificar el estado de un diodo usando el modo de resistencia. Pero tenga en cuenta que este método no proporciona pruebas concluyentes sobre el estado del diodo. Por tanto, el modo diodo es el método recomendado.
Asegúrese de que el diodo bajo prueba esté completamente aislado y no conectado a ningún lado.
Seleccione el modo de resistencia
Usando el dial giratorio, configure su multímetro en el modo de resistencia (indicado por ohmios símbolo). En el estado ideal, el multímetro muestra «1» u «OL». Toque las sondas juntas. En este caso, el multímetro debería mostrar «0», lo que indica 0 resistencia.
Existen diferentes rangos de resistencia en un multímetro, generalmente 200Ω, 2kΩ, 20kΩ, 200kΩ y 2MΩ. Un buen diodo tiene una resistencia de polarización directa de entre 1 KΩ y 1 MΩ. Por lo que deberás seleccionar el rango más alto disponible, 2MΩ en este caso.
Modo>
Verifique el diodo en polarización directa
Coloque la sonda roja de su multímetro en el terminal del ánodo (+) del diodo y la sonda negra en el terminal del cátodo (-). En esta configuración de polarización directa, un diodo en buen estado debe mostrar una resistencia entre 1 KΩ y 1 MΩ, lo que indica que permite que la corriente pase en esta dirección.
Verifique el diodo en polarización inversa
A continuación, invierta las posiciones de la sonda. Coloque la sonda roja en el cátodo (-) y la sonda negra en el ánodo (+). El multímetro debería mostrar ‘OL’, porque en esta configuración de polarización inversa, un diodo en funcionamiento actúa como un interruptor abierto. Esto significa que está bloqueando correctamente el flujo de corriente en la dirección inversa.
Analizar las lecturas de resistencia.
El diodo es bueno si:
- En polarización directa, la resistencia está entre 1 KΩ y 1 MΩ.
- En polarización inversa, el multímetro muestra ‘OL’ o ‘1’.
El diodo está defectuoso si:
- En ambos casos, el multímetro muestra valores similares.
Preguntas frecuentes sobre cómo probar un diodo con un multímetro (2 métodos)
Preguntas frecuentes sobre cómo probar un diodo con un multímetro (2 métodos)
1. ¿Qué es un diodo y para qué se utiliza?
Un diodo es un componente electrónico que permite el paso de corriente eléctrica en una única dirección. Se utiliza
principalmente en circuitos electrónicos para controlar el flujo de corriente y proteger otros componentes de
sobrecargas. Si deseas obtener más información sobre los diodos, puedes consultar el siguiente enlace en
es.wikipedia.org.
2. ¿Por qué debo probar un diodo con un multímetro?
Probar un diodo con un multímetro te permite determinar su estado y funcionamiento. Si un diodo está dañado o
presenta fallas, puede afectar el rendimiento de un circuito o incluso hacer que no funcione correctamente. Por
lo tanto, es importante verificar su buen estado antes de su uso.
3. ¿Cuáles son los métodos para probar un diodo con un multímetro?
Existen dos métodos comunes para probar un diodo con un multímetro: el método de resistencia y el método de
voltaje directo.
4. Método de resistencia:
menor a 1Ω), significa que el diodo está en buen estado y funcionando correctamente.
5. Método de voltaje directo:
superior (dependiendo del tipo de diodo), significa que el diodo está en buen estado y funcionando
correctamente.
Recuerda seguir las precauciones necesarias al manipular componentes electrónicos y utilizar el multímetro
correctamente para evitar daños o lesiones. ¡Buena suerte con tus pruebas!
¿Cómo probar un diodo con un multímetro? (2 métodos)
Los diodos son componentes esenciales en el mundo de la electrónica, actuando como válvulas de un solo sentido para la corriente eléctrica. A menudo, su correcto funcionamiento es crucial para el rendimiento de circuitos y dispositivos electrónicos. Pero, ¿cómo podemos asegurarnos de que un diodo esté en perfecto estado? La respuesta es simple: ¡con un multímetro!
Método 1: Uso del Modo de Prueba de Diodo
El modo de prueba de diodo del multímetro se utiliza para verificar la funcionalidad del diodo de manera eficiente. A continuación, los pasos a seguir:
- Identificar los terminales del diodo: Localiza el ánodo (+) y el cátodo (-). Suele haber una banda en el terminal del cátodo.
- Preparar el multímetro: Inserta la sonda roja en el puerto mAVΩ y la negra en COM. Selecciona el modo de prueba de diodo en el multímetro.
- Aislar el diodo: Asegúrate de que el diodo esté desconectado del circuito para obtener lecturas precisas.
- Verificar el diodo en polarización directa: Conecta la sonda roja al ánodo y la negra al cátodo. Un diodo en buen estado debe mostrar una caída de voltaje entre 0.2 V y 0.8 V.
- Comprobar en polarización inversa: Invierte las sondas. El multímetro debería mostrar ‘OL’, indicando que el diodo bloquea el flujo de corriente.
Si observas estas lecturas, el diodo está funcionando correctamente. Si no, puede estar dañado.
Método 2: Uso del Modo de Resistencia
Si tu multímetro no cuenta con el modo de prueba de diodo, puedes usar el modo de resistencia. Sin embargo, este método no siempre proporciona resultados concluyentes:
- Preparar el multímetro: Selecciona el modo de resistencia en el multímetro.
- Comprobar en polarización directa: Conecta la sonda roja al ánodo y la negra al cátodo. Un buen diodo mostrará una resistencia entre 1 KΩ y 1 MΩ.
- Verificar en polarización inversa: Invierte las sondas. El multímetro debería mostrar ‘OL’ o ’1′.
Si en ambas pruebas obtienes resultados similares, el diodo podría estar fallando.
Preguntas Frecuentes (FAQs)
1. ¿Qué es un diodo y para qué se utiliza?
Un diodo es un componente electrónico que permite el flujo de corriente en una sola dirección, actuando como un interruptor cerrado en polarización directa y abierto en polarización inversa. Se utiliza comúnmente para rectificar corriente alterna a corriente continua.
2. ¿Por qué es importante probar un diodo?
Probar un diodo es crucial para garantizar el correcto funcionamiento de los circuitos y dispositivos electrónicos. Un diodo defectuoso puede causar fallos en el circuito, provocando cortocircuitos o mal funcionamiento del dispositivo.
3. ¿Qué hacer si el diodo está dañado?
Si el diodo muestra que está dañado, debe ser reemplazado por uno nuevo para asegurar que el circuito funcione correctamente. Asegúrate de usar un diodo con las especificaciones adecuadas para tu aplicación.
Conclusión
Probar un diodo con un multímetro es un proceso sencillo que puede ahorrarte tiempo y esfuerzo en tus proyectos electrónicos. Con los dos métodos descritos, podrás determinar rápidamente el estado de tus diodos y garantizar que tu circuito funcione sin problemas. Para más detalles sobre el uso de multímetros, consulta fuentes como Fluke y Risoul.
