Cómo hacer un proyecto de alumbrado público automático usando LDR con Arduino
¿Te has imaginado alguna vez transformar la oscuridad de la noche en luz brillante de manera automática? Con el avance de la tecnología y el uso de componentes accesibles como Arduino y LDR (resistencias dependientes de la luz), esa idea puede hacerse realidad en tu propio hogar o comunidad. En este artículo, te guiaremos a través de un fascinante proyecto que no solo iluminará espacios, sino que también te permitirá aprender sobre programación y electrónica de una manera práctica y entretenida. Prepárate para dar vida a un sistema de alumbrado público inteligente y eficiente que responde al entorno, ¡mientras disfrutas del emocionante mundo del DIY (hazlo tú mismo)! ¡Comencemos!
¿Aburrido de tener que encender y apagar el alumbrado público manualmente? ¡No busques más! En este artículo te mostraremos cómo hacer un proyecto de alumbrado público automático utilizando un sensor LDR y la plataforma Arduino. Descubre cómo aprovechar la tecnología para mejorar la eficiencia energética y la seguridad en tu comunidad. ¡Sigue leyendo!

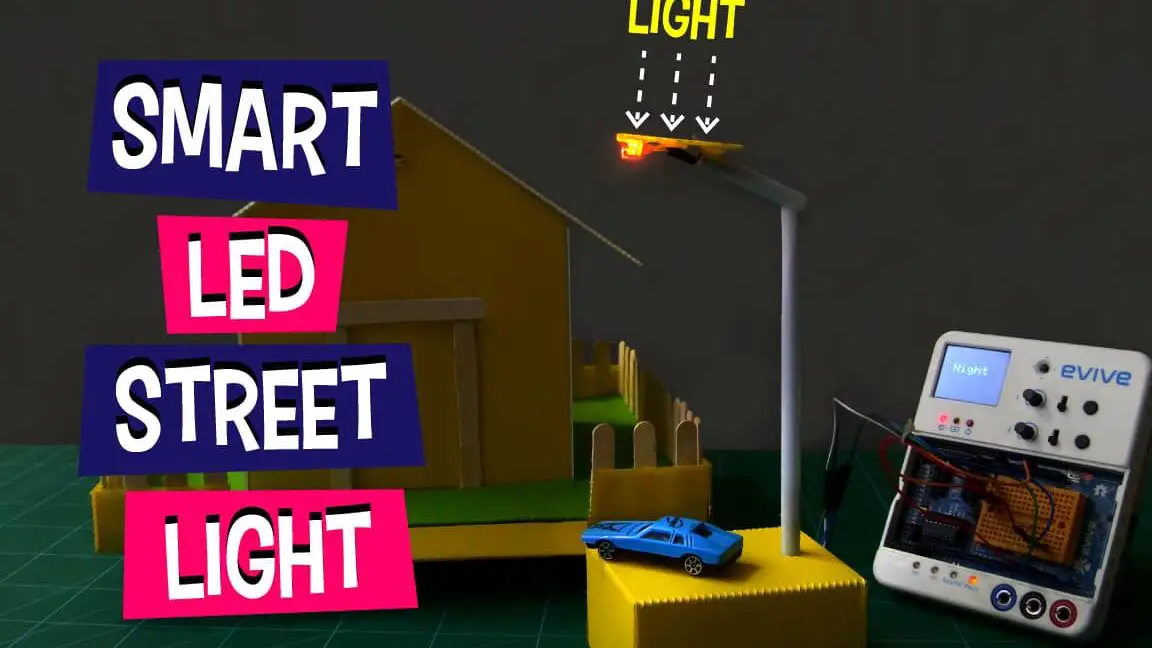

En este proyecto vamos a construir una farola automática que permanece apagada durante el día pero se enciende durante la noche. Este proyecto de controlador de alumbrado público automático se realiza utilizando un LDR (resistencia dependiente de la luz) con Arduino. “Cómo hacer un proyecto de alumbrado público automático usando LDR con Arduino”
Nota: Para saber más sobre LDR, visite esta página
¿Qué es una farola automática?
Debe haber visto estas luces autocontroladas al costado de una carretera. No tenemos que encender y apagar manualmente estas luces de la calle, ya que se encienden y apagan solas según la intensidad de la luz circundante.
Entonces, este proyecto se trata de construir una versión pequeña de dicho proyecto de alumbrado público automático utilizando LDR y Arduino.
[arve url=”https://youtu.be/SfFb7SqAxnw” maxwidth=”555″ aspect_ratio=”4:3″ /]
Componentes necesarios para esta farola automática:
1. LDR
2. Arduino UNO
3. Relé SPDT de 12 voltios
4. Bombilla
5. Transistor BC547
6. Potenciómetro de 1o Kohm
7. Cables de conexión

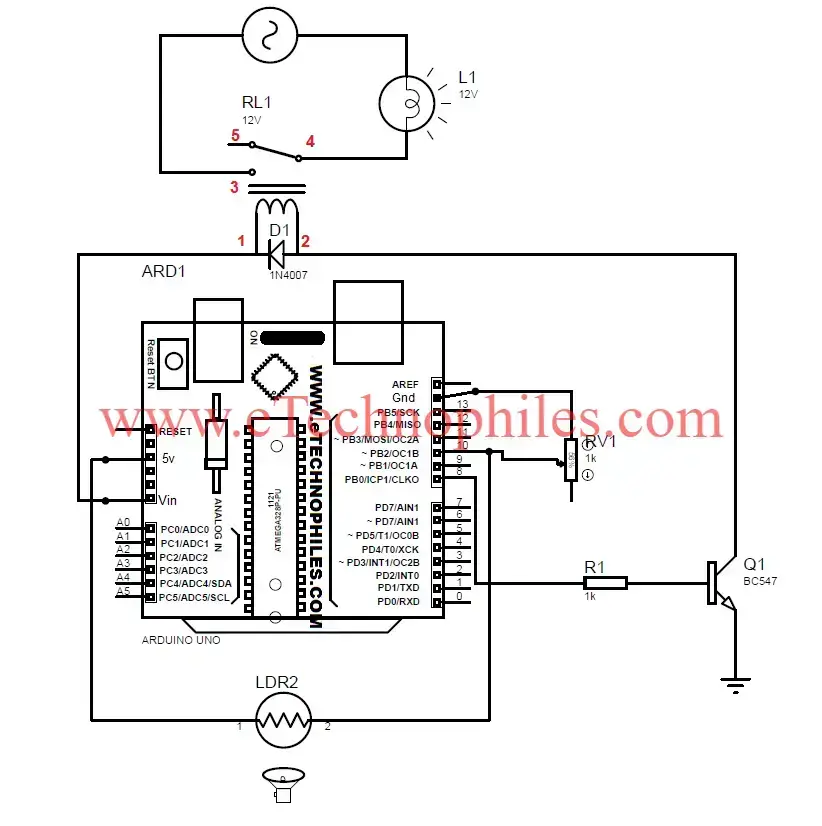

DIAGRAMA DE CIRCUITO:
Alumbrado>
Código Arduino del controlador automático de alumbrado público:
intx; //valor digital correspondiente en el terminal de LDR conectado al pin10
configuración vacía () {
pinMode(10,ENTRADA);// LDR está conectado a este pin
pinMode(8, SALIDA);// La base del transistor está conectada a este pin a través de una resistencia de 1k ohm
Serial.begin(9600);
}
bucle vacío () {
x=lectura digital(10);
Serial.println(x);
retraso (1000);
si(x==0)
{
escritura digital (8, ALTO);// si el valor digital es 0, es decir, oscuro, la bombilla se enciende
}
demás
{
escritura digital (8, BAJO);//si el valor digital es 1, es decir, luz diurna, la bombilla se apaga
}
}
**La explicación del código está en los comentarios.

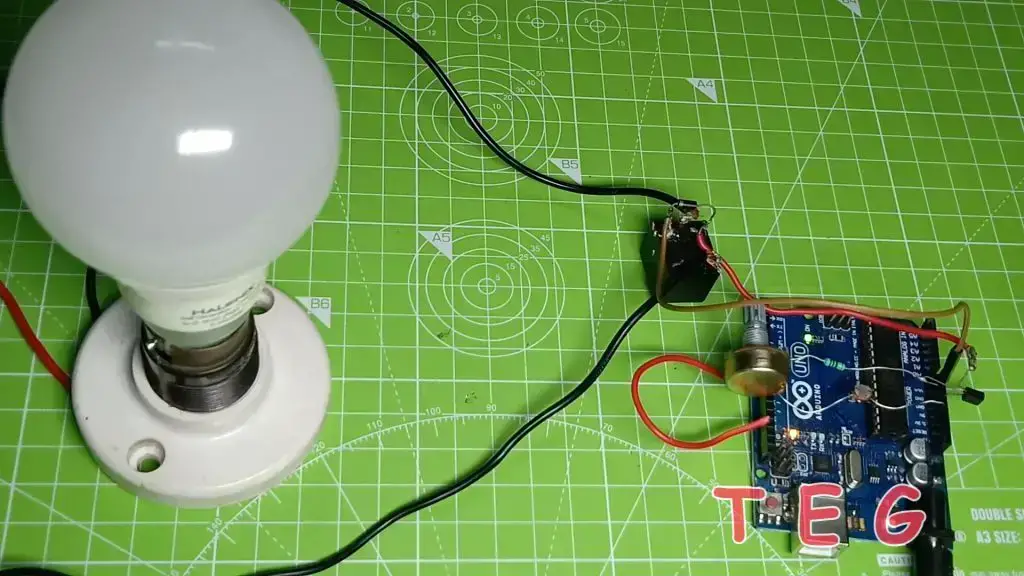

Trabajo del proyecto de alumbrado público automático utilizando LDR con Arduino Arduino:
Caso 1: cuando la luz es baja
La>
1. Cuando la intensidad de la luz que cae sobre el LDR es menor, la resistencia del LDR es alta y esto provoca una mayor caída de voltaje en el LDR. Esto implica que se obtiene una menor caída de voltaje en el terminal del potenciómetro conectado al pin de entrada 10 y tierra. Y, por lo tanto, se obtiene 0 en Serial Monitor en este caso.
2. Como está escrito en el programa, cuando esto sucede, es decir, x==0, el pin digital 8 debe estar alto o 1.
3. Dado que este pin está conectado a la base del transistor BC547 a través de una resistencia de 1k ohm, está encendido.
4. Tan pronto como esto sucede, la corriente comienza a fluir a través del pin Vin de Arduino a la bobina de activación del relé al colector y luego al emisor del transistor al Tierra finalmente.
5. Debido a este flujo de corriente a través del relé, el contacto normalmente abierto se cierra y la corriente comienza a fluir a través de la bombilla.
Caso 2: cuando la luz es alta
La>
1. Cuando la intensidad de la luz que cae sobre el LDR es mayor, la resistencia del LDR es menor y esto provoca una menor caída de voltaje en el LDR. Esto implica que se obtiene una mayor caída de voltaje a través del terminal del potenciómetro conectado al pin de entrada 10 y tierra. Y, por lo tanto, se obtiene 1 en Serial Monitor en este caso.
2. Como está escrito en el programa, cuando esto sucede, es decir, x==1, el pin digital 8 debe estar BAJO o 0.
3. Dado que este pin está conectado a la base del transistor BC547 a través de una resistencia de 1k ohm, permanece apagado.
4. Tan pronto como esto sucede, la corriente deja de fluir a través del pin Vin de Arduino al Tierra finalmente.
5. Debido a esto, el contacto normalmente abierto permanece como está y la corriente no fluye a través de la bombilla.
Preguntas frecuentes sobre cómo hacer un proyecto de alumbrado público automático usando LDR con Arduino
Preguntas frecuentes sobre cómo hacer un proyecto de alumbrado público automático usando LDR con Arduino
1. ¿Qué es un proyecto de alumbrado público automático usando LDR con Arduino?
Un proyecto de alumbrado público automático utilizando LDR (Light Dependent Resistor o Resistor Dependiente de Luz, en español) con Arduino consiste en diseñar y construir un sistema de iluminación pública que se encienda automáticamente cuando la luz ambiental disminuya por debajo de cierto umbral.
2. ¿Cuáles son los materiales necesarios para el proyecto?
Para este proyecto se necesitarán los siguientes materiales:
- Placa Arduino
- Sensor LDR
- Resistencias
- LEDs
- Cables de conexión
- Protoboard o placa de pruebas
3. ¿Cuál es el objetivo de este proyecto?
El objetivo principal de este proyecto es crear un sistema de alumbrado público automático que permita ahorrar energía y brindar iluminación adecuada en áreas públicas en función de las condiciones de luz ambiental. Esto contribuye a la sostenibilidad y eficiencia energética.
4. ¿Cómo funciona el sensor LDR?
El sensor LDR es un componente electrónico que varía su resistencia en función de la intensidad de la luz que incide sobre él. Cuando la luz es intensa, la resistencia del LDR disminuye, y cuando la luz es tenue, la resistencia aumenta.
5. ¿Dónde puedo obtener más información sobre Arduino?
Puedes obtener más información sobre Arduino en la página de Arduino en Wikipedia.
6. ¿Dónde puedo obtener más información sobre el funcionamiento del sensor LDR?
Para obtener más información sobre el funcionamiento del sensor LDR, puedes consultar la página de Resistor Dependiente de Luz en Wikipedia.
7. ¿Es necesario tener conocimientos previos de programación y electrónica para realizar este proyecto?
Aunque no es necesario tener conocimientos avanzados de programación y electrónica, es recomendable tener una comprensión básica de estos conceptos para poder seguir las instrucciones correctamente y solucionar posibles problemas que puedan surgir durante la implementación del proyecto.
8. ¿Existen riesgos asociados a la implementación de este proyecto?
Siempre existe cierto riesgo cuando se trabaja con componentes electrónicos y electricidad. Es importante tomar precauciones adecuadas, como desconectar la alimentación eléctrica antes de realizar cualquier conexión o manipulación de los componentes.
9. ¿Puedo personalizar el proyecto para adaptarlo a diferentes situaciones?
Sí, una de las ventajas de utilizar Arduino es la posibilidad de personalizar y adaptar los proyectos según las necesidades específicas. Puedes ajustar los parámetros del umbral de luz, la cantidad de LEDs y la configuración del sistema a tu gusto.
Cómo Hacer un Proyecto de Alumbrado Público Automático Usando LDR con Arduino
¿Te has imaginado alguna vez transformar la oscuridad de la noche en luz brillante de manera automática? Con el avance de la tecnología y el uso de componentes accesibles como Arduino y LDR (resistencias dependientes de la luz), esa idea puede hacerse realidad en tu propio hogar o comunidad. En este artículo, te guiaremos a través de un fascinante proyecto que no solo iluminará espacios, sino que también te permitirá aprender sobre programación y electrónica de una forma práctica y entretenida. ¡Comencemos!
¿Qué es una farola automática?
Las farolas automáticas son luces que se encienden y apagan solas según la intensidad de la luz circundante. Utilizando un LDR se puede construir un pequeño modelo de este sistema que se alimente de energía de forma inteligente.
Componentes Necesarios
- LDR (Light Dependent Resistor)
- Arduino UNO
- Relé SPDT de 12 voltios
- Bombilla
- Transistor BC547
- Potenciómetro de 10 Kohm
- Cables de conexión
- Protoboard o placa de pruebas
Diagrama de Circuito
Aquí puedes encontrar un diagrama de cómo conectar los componentes:
Código Arduino del Controlador de Alumbrado Público
int x; // valor digital correspondiente en el terminal de LDR conectado al pin 10
void setup() {
pinMode(10, INPUT); // LDR está conectado a este pin
pinMode(8, OUTPUT); // La base del transistor está conectada a este pin a través de una resistencia de 1k ohm
Serial.begin(9600);
}
void loop() {
x = digitalRead(10);
Serial.println(x);
delay(1000);
if (x == 0) {
digitalWrite(8, HIGH); // Si el valor digital es 0 (oscuro), la bombilla se enciende
} else {
digitalWrite(8, LOW); // Si el valor digital es 1 (día), la bombilla se apaga
}
}
Funcionamiento del Proyecto
El funcionamiento del sistema se basa en dos casos:
-
Cuando la luz es baja:
Si la intensidad de la luz que incide sobre el LDR es menor, su resistencia aumenta y la corriente fluye a través del transistor, encendiendo la bombilla.
-
Cuando la luz es alta:
Si la intensidad de la luz es mayor, la resistencia del LDR disminuye, y el sistema apaga la bombilla.
Preguntas Frecuentes
1. ¿Qué es un proyecto de alumbrado público automático usando LDR con Arduino?
Un proyecto de alumbrado público automático con LDR y Arduino consiste en diseñar un sistema que encienda las luces automáticamente cuando la luz ambiental es insuficiente y se apague cuando hay suficiente luz. Este tipo de proyecto permite mejorar la eficiencia energética y la seguridad pública.
2. ¿Cuáles son los materiales necesarios para el proyecto?
Los materiales necesarios incluyen una placa Arduino, un sensor LDR, relés, una bombilla, un transistor BC547, un potenciómetro y cables de conexión.
3. ¿Qué beneficios aporta un sistema de alumbrado público automático?
Un sistema de alumbrado automático ofrece una mejor gestión del uso de energía, reduce costos de electricidad y mejora la seguridad al garantizar que las áreas estén iluminadas cuando es necesario.
Referencias
Para más detalles técnicos sobre un proyecto semejante, puedes consultar la guía Sensor de luz con Arduino o explorar la investigación sobre automatización de alumbrado público.
